Радиомодуль управления электрозамком RF18W-PS v.0.3

      Характеристики:


Радиомодуль управления электрозамком RF18W-PS v.0.3

  • Частота передатчика 433,92МГц
  • Дальность действия до 70 метров
  • Программирование «Мастер» брелком
  • Четырёх кнопочные брелки
  • Зуммер открытой двери
  • Индикация режима программирования
  • Энергонезависимая память
  • Модуль встроен в блок питания 18Вт
  • В комплекте два брелка
  • Работает с любым замком 12-24В
  • Размер корпуса 45х28х114 мм
  • Питание брелка от батарейки CR2016
  • Память на 5 пультов
  • Автоматическая защита от перегрузок
  • Дополнительный выход 12В-24В/1А-0,5А

Характеристики блока питания

Выход Выходная мощность 18 Вт
Номинальное выходное напряжение 12-24В
Диапазон выходного напряжения 11,5-24,5 В
Номинальный выходной ток 12В:1,5А; 24В:0,75А
Шум и пульсации выходного напряжения¹ ≤0,5%
Частота преобразования 65кГц (22кГц без нагрузки)
Температурный дрейф ≤1%
Время установки выходного напряжения 1500мс
Вход Диапазон входного напряжения ~100-240В (94-264В макс); ±150-380В
Частота входного тока 47 ~ 63Hz
КПД Uвых=12В, ≥87%; Uвых=24В, ≥90%;
Мощность холостого хода ≤2,0Вт
Пусковой ток 40А макс
Защита Максимальная выходная мощность 21Вт
Тип защиты от КЗ, перегрузки, перегрева автоматическая
Параметры окружающей среды Рабочая температура - 15 ºC to + 65 ºC
Температура хранения -40 ºC to +85 ºC (влажность 10%~90%)
Влажность, без конденсации влаги 20%~90%
Вибрация 10~500Hz, 2G 10мин/1цикл, длительность 60мин, по каждой оси X, Y,
Безопасность электро оборудования Подтверждённые стандарты безопасности IEC61000-3-2:2004, EN61000-3-3:2004, EN55013:2004, EN55020:2003,
IEC60065:2009
Напряжение пробоя вход/выход 3000В/60сек/5мА
Напряжение пробоя вход/заземление 1500В/60сек/5мА
Напряжение пробоя выход/заземление 500В/60сек/5мА
Сопротивление изоляции (вход/выход, вход/заземление, выход/заземление) 100МОм при ±500В
Прочее Время наработки на отказ 50 000 часов
Гарантия 2 года
Упаковка white box, 100 шт. в картонной коробке
Комплект поставки модуль, 2 брелка, кабель вход/выход
Вес 70 гр.

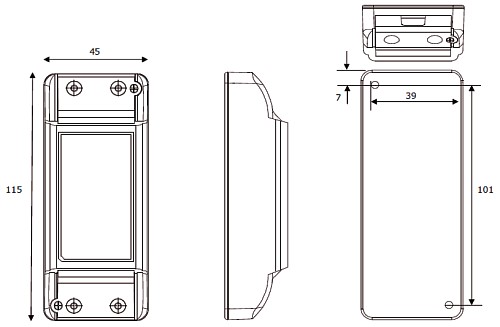

Габаритные размеры корпуса

Габаритные размеры радиомодуля управления электрозамком RF18W-PS v.0.3

Тест на электромагнитную совместимость

Радиопомехи

Радиопомехи

Эмиссия помех в сеть

Эмиссия помех в сеть

Работа защиты выхода

Работа защиты выхода

¹Шум и пульсации, форма сигнала

Шум и пульсации, форма сигнала

Документация

icon pdf Радиомодуль управления электрозамком RF18W-PS v.0.3
icon pdf Инструкция по программированию блока радиоуправления электронным замком типа RF18W-PS
